Kaip pneumatinė transportavimo sistema gali sumažinti dulkes, prastovą ir medžiagų praradimą?

Abstraktus

Miltelių, granulių ir granulių perkėlimas skamba paprastai, kol susiduriate su dulkių debesimis, užsikimšusiančiais latakais, atskirtimi, sulūžusiais produktais ir operatoriais, kurie visą dieną prižiūri perkėlimo punktus. Puikiai suprojektuotasPneumatinė transportavimo sistemaperkelia birias medžiagas uždarais vamzdynais, naudodamas kontroliuojamą oro srautą, padeda augalams išlikti švaresniems, saugesniems ir nuoseklesniems bei sumažinant tvarkymą rankomis.

Šiame vadove pateikiami sprendimai, kurie iš tikrųjų yra svarbūs našumui ir eksploatacinėms išlaidoms, nuo vakuumo ir slėgio iki skiedimo ir tankios fazės, filtravimo, oro užrakto pasirinkimo ir vamzdyno maršruto. Jame taip pat yra praktiškas kontrolinis sąrašas, palyginimo lentelė ir DUK, kad galėtumėte pereiti nuo „mums reikia kažko, kas veikia“ prie aiškios, mažai rizikingos specifikacijos. Pavyzdžiai ir rekomendacijos atspindi įprastas pramonės sąlygas ir naudojamą inžinerinį metodąShandong Yinchi Environmental Protection Equipment Co., Ltd.

Turinys

• Kontūras
• Kokias problemas išsprendžia pneumatinis transportavimas
• Kaip veikia pneumatinė transportavimo sistema
• Vakuuminis transportavimas prieš slėginį transportavimą
• Praskiesta fazė vs tankioji fazė
• Pagrindiniai komponentai, lemiantys patikimumą
• Dizaino kontrolinis sąrašas prieš perkant
• Energijos ir veiklos sąnaudų svertai
• Dulkių kontrolės ir saugos svarstymai
• Paleidimo ir priežiūros planas
• Realaus pasaulio naudojimo atvejai
• DUK
• Išvada ir tolesni žingsniai

Kontūras

• Nustatykite savo didžiausius skausmo taškus ir kaip atrodo „sėkmė“ ant grindų
• Supraskite oro srauto ir kietųjų dalelių pagrindus, kad pasiūlymai būtų palyginami
• Pasirinkite tinkamą transportavimo režimą atstumui, išdėstymui ir paėmimo taškams
• Pasirinkite praskiestą arba tankią fazę, atsižvelgdami į produkto trapumą ir talpą
• Užfiksuokite patikimus komponentus, atitinkančius jūsų medžiagų elgseną
• Naudokite kontrolinį sąrašą, kad sumažintumėte riziką prieš gamindami ir montuodami
• Nuo pat pirmos dienos planuokite dulkių kontrolę, saugų veikimą ir priežiūrą

Kokias problemas išsprendžia pneumatinis transportavimas

Jei svarstote aPneumatinė transportavimo sistema, tikriausiai tai darote ne dėl malonumo. Tai darote, nes dabartinis perdavimo būdas kainuoja jums laiko, produkto ir kantrybės.

• Dulkės perdavimo vietosekuri padengia įrangą, įjungia namų tvarkymo signalizaciją ir sukuria nepatogias darbo sąlygas
• Medžiagos praradimas ir užteršimasnuo atvirų konvejerių, nuotėkių ar dažno valymo
• Tiltavimas ir užsikimšimaslatakuose, bunkeriuose ir sraigtiniuose tiektuvuose dėl nenuoseklaus srauto
• Nenuoseklus paketų sudarymassukeltas segregacijos, išsiliejimo arba nestabilios padavimo normos
• Didelė priklausomybė nuo darbokur operatoriai turi įsikišti, kad medžiaga judėtų
• Gaminio pažeidimaspvz., granulių lūžimas, miltelių susidėvėjimas arba per didelis smulkių dalelių susidarymas
• Išdėstymo apribojimaikai reikia apvažiuoti konstrukcijas, per grindis arba iki silosų

Uždaras vamzdynas padeda, nes sumažina atvirų perdavimo taškų skaičių ir perkelia medžiagą kontroliuojamu oru ir slėgiu. Tai reiškia, kad bus mažiau vietų dulkėms pasišalinti, mažiau vietų išsilieti ir mažiau vietų, kur pasislėpti „paslaptingos prastovos“.

Kaip veikia pneumatinė transportavimo sistema

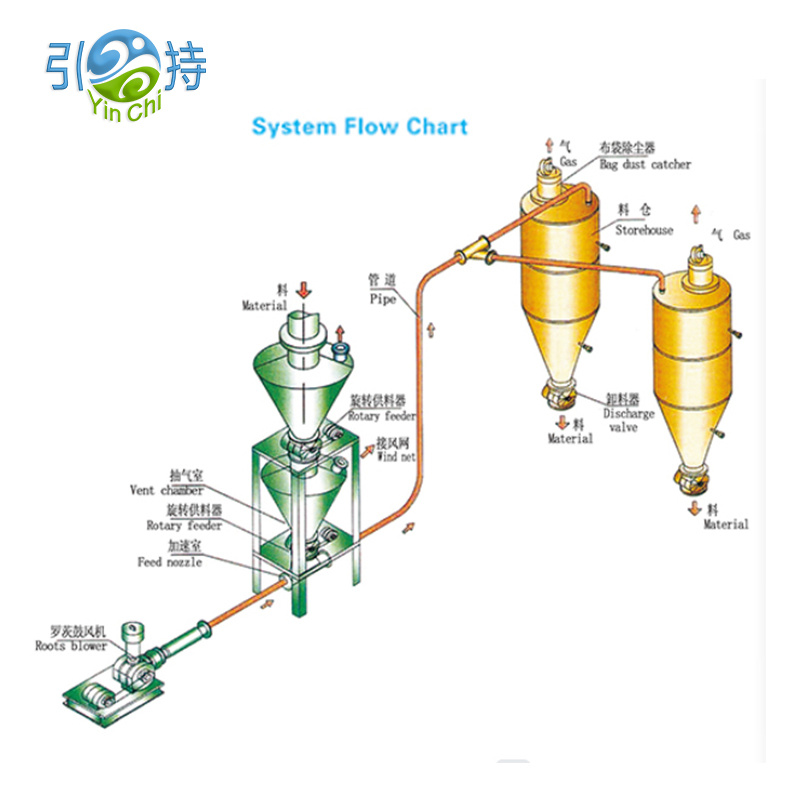

Aukštame lygyje aPneumatinė transportavimo sistemagabena birias kietąsias medžiagas vamzdžiu, naudodamas slėgio skirtumą ir oro srautą. Medžiaga patenka į transportavimo liniją paėmimo taške, keliauja į priėmimo indą, o oras nuo kietųjų medžiagų atskiriamas filtruojant.

Kas vyksta vamzdžio viduje

• Oro srautas suteikia varomąją jėgą
• Kietosios medžiagos yra įtraukiamos arba stumiamos kartu, priklausomai nuo transportavimo režimo
• Greitis turi būti pakankamai didelis, kad būtų išvengta nusėdimo, bet ne toks didelis, kad sunaikintų produktą ar eikvotų energiją
• Posūkiai, ilgi bėgimai ir aukščio pokyčiai padidina pasipriešinimą ir daro įtaką stabilumui

Ko turėtumėte reikalauti iš bet kokio dizaino

• Stabilus transportavimas be bangavimo, užsikimšimo ar imtuvo „raugimo“.
• Nuspėjamas padavimo greitis per pamainas, sezonus ir medžiagų partijos pokyčius
• Dulkėms nepralaidus veikimas su filtravimu, pritaikytu tikroms gamybos sąlygoms
• Tinkama prieiga prie nusidėvėjimo taškų ir filtrų techninės priežiūros

Vakuuminis transportavimas prieš slėginį transportavimą

Vienas iš pirmųjų pasirinkimų yra tai, ar jūsų transportavimo linija turi traukti medžiagą (vakuumas), ar stumti medžiagą (slėgis). Abu gali gerai veikti, tačiau jie išsprendžia skirtingas augalų problemas.

Praktinė nykščio taisyklė – pradėti nuo išdėstymo. Jei reikia surinkti iš kelių taškų ir pristatyti į vieną vietą, vakuuminiai sprendimai dažnai supaprastina tinklą. Jei reikia pristatyti medžiagą į tolimą silosą arba kelias dėžes, slėginis transportavimas gali būti tinkamesnis.

Praskiesta fazė vs tankioji fazė

Čia daugelis projektų pasiseka arba žlunga. Tas patsPneumatinė transportavimo sistemagali gražiai elgtis su viena medžiaga ir siaubingai su kita, jei fazės pasirinkimas neteisingas.

Praskiesta fazė

• Medžiaga nešama santykinai didelio greičio oro srove
• Dažnai lengviau valdomas ir gali dirbti su įvairiausiais milteliais ir granulėmis
• Rizika: didesnis greitis gali padidinti susidėvėjimą, triukšmą ir produkto dilimą

Tanki fazė

• Medžiaga juda mažesniu greičiu labiau „sudėtingai“ arba „kištuku“.
• Dažnai pirmenybė teikiama trapiems produktams, abrazyviniams milteliams arba kai sumažinamas skilimas
• Rizika: gali prireikti kruopštesnio padavimo, slėgio kontrolės ir konkrečios medžiagos derinimo

Jei jūsų gamykloje yra problemų, tokių kaip granulių lūžimas, per daug smulkių dalelių arba matoma erozija posūkiuose, tanki fazė (arba mažesnio greičio strategija) tampa rimta kandidate. Jei jūsų pagrindinė problema yra tiesiog patikimas transportavimas su nesudėtingu valdymu, praskiesta fazė gali būti greičiausias kelias į stabilumą.

Pagrindiniai komponentai, lemiantys patikimumą

Citatos gali atrodyti panašiai ant popieriaus, tačiau komponentų pasirinkimas parodo, ar tiekėjas supranta jūsų medžiagą. Štai dalys, kurios dažniausiai lemia kasdienį darbą.

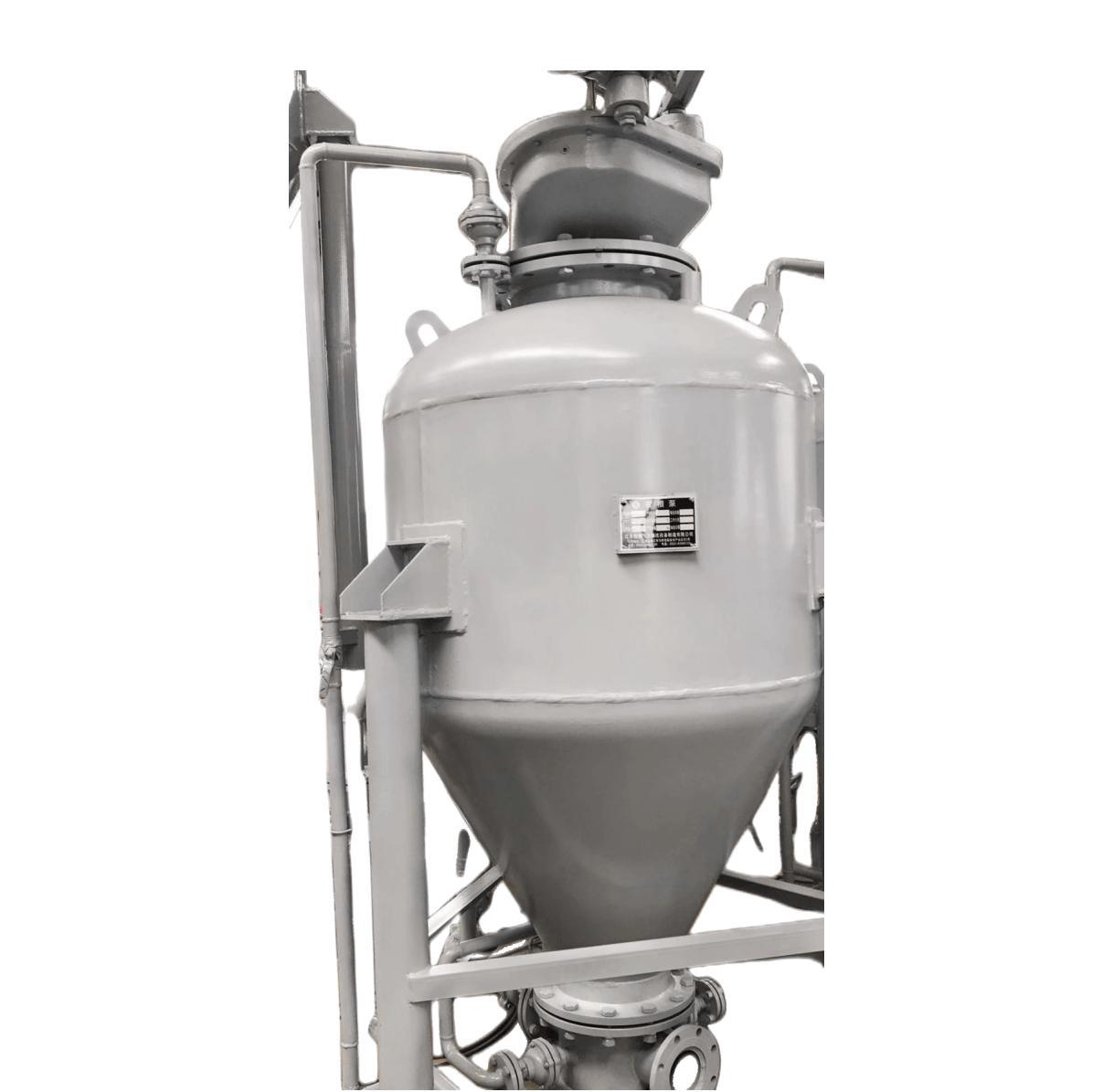

• Maitinimo įrenginyspvz., sukamasis oro užrakto vožtuvas, Venturi arba slėginio indo padavimas, parinktas nuotėkio kontrolei ir stabiliam kietųjų dalelių greičiui
• Oro šaltinispvz., orapūtė, ventiliatorius ar kompresorius, kurių dydis atitinka reikiamą slėgį ir srautą su filtro apkrovos atsarga
• Perdavimo linijaįskaitant vamzdžio skersmenį, posūkius ir susidėvėjimo dalis, skirtus apriboti slėgio kritimą ir užkirsti kelią nusėdimui
• Imtuvas ir filtravimasįskaitant filtro plotą, valymo būdą ir dulkių pašalinimą, skirtą nuolatiniam veikimui be užspringimo
• Valdikliai ir prietaisaiįskaitant slėgio jutiklius, slėgio skirtumą tarp filtrų ir blokavimus, kurie apsaugo nuo užsikimšimo

Daugelyje gamyklų oro užrakto vožtuvas yra tylus problemų sukėlėjas. Per didelis nuotėkis reiškia nestabilų tiekimą, prastą imtuvo atskyrimą ir netikėtas dulkes. Per siauri arba prastai suderinti tarpai gali sukelti karštį, surišti ir dažnai sustoti. Suderinkite oro užraktą pagal dalelių dydį, temperatūrą, abrazyvumą ir reikalingą sandarinimo lygį.

Dizaino kontrolinis sąrašas prieš perkant

Naudokite šį kontrolinį sąrašą, kad palygintumėte pasiūlymus ir sumažintumėte nemalonių netikėtumų po įdiegimo. Tikslas nėra tobulumas, tai rizikos kontrolė.

• Medžiagos profilisįskaitant tūrinį tankį, dalelių dydžio diapazoną, jautrumą drėgmei, lipnumą, abrazyvumą ir temperatūrą
• Talpos tikslaiįskaitant vidutinį greitį, didžiausią greitį ir smailių dažnumą
• Atstumas ir maršrutasįskaitant bendrą ekvivalentinį ilgį, posūkių skaičių, vertikalius pakėlimus ir galimus atramos taškus
• Paėmimo ir iškrovimo taškaiįskaitant tai, kiek šaltinių ir paskirties vietų jums reikia dabar ir per dvejus metus
• Švaros standartasįskaitant tai, kiek dulkių yra priimtina aplink imtuvą ir kaip šiandien atrodo namų tvarkymas
• Energija ir komunalinės paslaugosįskaitant turimą elektros galią ir ar suslėgtas oras yra stabilus ir sausas
• Dėvėjimo valdymasįskaitant lenkimo stilių, keičiamas susidėvėjimo dalis ir prieigą prie apžiūros
• Prieiga prie priežiūrosįskaitant filtro keitimo erdvę, oro užrakto aptarnavimo tarpą ir saugius izoliavimo taškus
• Eksploatacijos pradžios planasįskaitant bandymus su jūsų tikra medžiaga, o ne tik su „tipiniais“ pavyzdžiais

Jei pasiūlyme vengiama šių temų arba į jas atsakoma neaiškiai, tai nėra „malonu turėti“ spraga. Štai čia jūsų prastovos ateis vėliau.

Energijos ir veiklos sąnaudų svertai

Eksploatacijos kaina priklauso ne tik nuo variklio dydžio. Kalbama apie tai, ar sistema gali perkelti medžiagą mažiausiu stabiliu greičiu ir slėgiu jūsų konkrečiomis sąlygomis.

• Vamzdžio skersmens pasirinkimassmarkiai paveikia greitį ir slėgio kritimą
• Maršrutizavimo disciplinapvz., mažiau staigių posūkių, sumažina turbulenciją ir susidėvėjimą
• Oro srauto valdymaspadeda išvengti medžiagos perpūtimo, kad būtų „saugu“
• Filtro dydisapsaugo nuo didelio slėgio skirtumo, kuris priverčia oro šaltinį dirbti sunkiau
• Nuotėkio valdymasoro šliuzuose ir jungtyse sumažina oro švaistymą ir nestabilų srautą

Įprasta paslėpta kaina kyla dėl pernelyg didelio oro greičio, nes sistemoje nepakanka prietaisų. Geresnio slėgio ir filtro stebėjimo dėka operatoriai gali pasitikėti procesu, o ne savo instinktais, o jūs galite išlaikyti liniją stabiliame ir efektyviame lange.

Dulkių kontrolės ir saugos svarstymai

Dulkės yra ne tik švaros problema. Smulkios dalelės gali lengvai patekti į orą, patekti į guolius ir elektros spintas ir sukurti nepatogią darbo aplinką. Uždaras transportavimas sumažina atvirų perdavimo taškų skaičių, tačiau dulkių kontrolė vis tiek priklauso nuo protingo priėmimo ir filtravimo.

Praktinės priemonės, kurios daro matomą skirtumą

• Naudokite imtuvą su pakankamu filtro plotu, kad filtravimas išliktų stabilus ilgą laiką
• Pasirinkite filtro valymo metodą, atitinkantį jūsų darbo ciklą ir dulkių elgesį
• Suplanuokite dulkių pašalinimą, kad ištuštinant smulkios dalelės nepatektų į darbo vietą
• Užsandarinkite jungtis ir prižiūrėkite tarpiklius, kad sistema būtų tikrai uždara
• Pasirūpinkite, kad tikrinimo prievadai būtų prieinami, kad „mažos problemos“ netaptų staigiais kištukais

Jei jūsų medžiaga yra degi arba labai smulki, projekto pradžioje aptarkite konkrečius įrenginio saugos reikalavimus. Gera inžinerija yra iniciatyvi: ji prisiima realų kintamumą ir sukuria apsauginius sluoksnius, o ne pasikliauja tobulu operatoriaus elgesiu.

Paleidimo ir priežiūros planas

A Pneumatinė transportavimo sistemaneturi reikalauti didvyriškumo. Lengviausias būdas tai pasiekti – paleidimą naudoti kaip projekto dalį, o ne pasekmes.

• Pradinis testassu jūsų faktine medžiaga numatomoje temperatūros ir drėgmės diapazone
• Greičio patikrinimaskad patvirtintumėte, kad viršijote nustatytas ribas, nepersistengdami
• Filtro pakrovimo stebėjimasKad būtų patvirtintas valymo ciklas, slėgio skirtumas išlieka stabilus
• Dėvėjimo apžiūros planasposūkiams ir didelio poveikio zonoms nustatytais veikimo laiko intervalais
• Atsarginių dalių strategijasutelkiant dėmesį į oro užrakto sandariklius, filtrų elementus ir susidėvėjimo dalis

Dauguma „paslaptingų problemų“ pasireiškia kaip slėgio, filtro slėgio skirtumo ir variklio apkrovos modeliai. Instrumentuotė neturi būti išgalvota, ji turi būti protingai išdėstyta ir iš tikrųjų naudojama.

Realaus pasaulio naudojimo atvejai

Čia pateikiami dažni scenarijai, kai augalai pasirenka pneumatinį transportavimą ir ką jie paprastai optimizuoja.

• Miltelių perkėlimas į maišytuvusteikia pirmenybę dulkėms nepralaidžiam surinkimui ir pastoviam tiekimui, kad apsaugotų partijos kokybę
• Granulių transportavimas į silosuspirmenybę teikia švelniam valdymui ir nusidėvėjimui atspariems posūkiams, kad būtų sumažintos baudos
• Maišų išmetimo stotyspirmenybę teikite vietiniam dulkių nusiurbimui ir švariam priėmimui, kad apsaugotumėte operatorius
• Keli rinktuvai vienoje proceso linijojepirmenybę teikia stabiliai perjungimo logikai ir subalansuotam siurbimui

Bendra gija yra kintamumo kontrolė. Medžiagos pokyčiai. Aplinkos drėgmės pokyčiai. Keičiasi operatoriai. Sistema vis tiek turi užtikrinti stabilų srautą, nereikalaujant nuolatinio rankinio įsikišimo.

DUK

Q1. Kokią informaciją turėčiau parengti prieš prašydamas pasiūlymo

Pateikite savo medžiagos pavadinimą, tūrio tankio diapazoną, dalelių dydžio diapazoną, jautrumą drėgmei, temperatūrą, norimą talpą, atstumus, lenkimų skaičių ir paėmimo bei išmetimo taškus. Jei turite dabartinių perdavimo taškų ir aplinkinių dulkių situacijos nuotraukų, tai padeda inžinieriams kurti realybę, o ne prielaidas.

Q2. Ar pneumatinė sistema nepažeis trapių granulių ar granulių

Tai gali būti, jei greitis yra per didelis arba posūkiai yra prastai parinkti. Štai kodėl fazių pasirinkimas, maršruto parinkimas ir posūkių dizainas yra svarbūs. Kai produkto vientisumas yra labai svarbus, mažesnio greičio strategijos ir susidėvėjimo valdomas maršrutas gali žymiai sumažinti dilimą.

Q3. Kodėl kai kurios sistemos užsijungia net tada, kai variklis yra galingas

Užsikimšimą dažnai sukelia nestabilus padavimas, per daug staigių posūkių, netinkamas oro ir kietųjų medžiagų santykis, drėgmės sukeltas sukibimas arba filtro apribojimas, dėl kurio keičiasi oro srautas darbo metu. Didesnė galia automatiškai nesukuria stabilaus transportavimo.

4 klausimas. Kaip sumažinti dulkes aplink imtuvą

Dėmesys imtuvo filtravimo sričiai, tinkamam filtro valymui, sandarioms jungtims ir kontroliuojamam sugautų smulkių dalelių išleidimo būdui. Dulkių problemos dažniausiai kyla dėl per mažo filtravimo arba prasto sandarinimo, o ne dėl paties „pneumatinio transportavimo“.

Q5. Ar viena sistema gali apdoroti kelias medžiagas

Kartais, bet tai priklauso nuo to, kiek skiriasi tų medžiagų tankis, dalelių dydis ir tėkmė. Jei turite tvarkyti kelias medžiagas, paprašykite dizaino, kuris apibrėžia stabilius veikiančius langus ir apima praktinius keitimo ir valymo veiksmus.

Išvada ir tolesni žingsniai

A Pneumatinė transportavimo sistemanėra vieno dydžio pirkimas, tai proceso sprendimas. Kai fazė, oro šaltinis, padavimo būdas, maršrutas ir filtravimas yra suderinti su jūsų medžiaga ir išdėstymu, jūs gaunate švaresnes grindis, mažiau trikdžių ir labiau nuspėjamą gamybą. Kai jų nėra, gausite dulkių, kištukų ir sistemos, kurios visi vengia.

Jei norite dizaino, kuris atitiktų jūsų augalų sąlygas ir medžiagos elgseną,Shandong Yinchi Environmental Protection Equipment Co., Ltd.gali padėti apibrėžti aiškias specifikacijas, palyginti transportavimo režimus ir sudaryti praktinį įrengimo ir veikimo planą. Pasiruošę sumažinti dulkių kiekį ir stabilizuoti perdavimo taškus? susisiekite su mumisaptarti jūsų prašymą ir gauti pritaikytą sprendimą.
