Kaip kintamo dažnio elektrinis variklis keičia pramonės energijos vartojimo efektyvumą?

🔍 Santrauka
Šiuolaikinėse pramonės šakose,Kintamo dažnio elektros variklistapo keitikliu procesų valdymo ir energijos taupymo srityje. Skirtingai nuo fiksuoto greičio variklių, ši technologija leidžia dinamiškai reguliuoti greitį ir sukimo momentą, kad atitiktų realaus laiko apkrovos poreikius. Šiame vadove išsamiai aprašomi darbo principai, pagrindiniai pranašumai, konkrečios programos veikimas ir kaip pasirinkti tinkamą variklį siurbliams, ventiliatoriams, konvejeriams ir sunkiajai technikai. Sužinokite, kaip „Yinchi“ teikia tvirtus sprendimus, pritaikytus plieno gamykloms, cemento gamykloms ir energijos gamybai.

1. Pagrindinis kintamojo dažnio pavaros technologijos veikimo principas

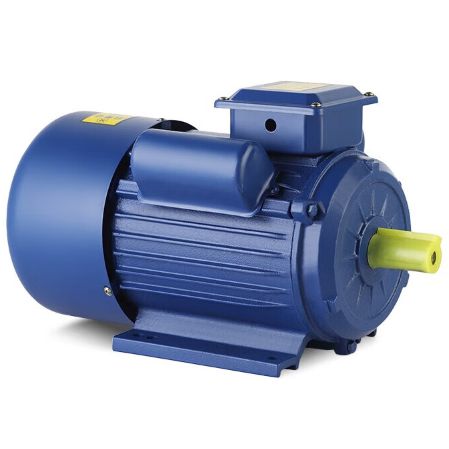

TheKintamo dažnio elektros variklisveikia statoriaus apvijų tiekiamo dažnio ir įtampos reguliavimo principu. Keičiant įvesties kintamosios srovės dažnį per tam skirtą pavarą (VFD), pasikeičia besisukančio magnetinio lauko sinchroninis greitis, tiesiogiai keičiant rotoriaus greitį be mechaninių pavarų. Šis tikslus elektroninis reguliavimas pašalina energiją eikvojančius droselinius vožtuvus arba sklendes, ypač esant išcentrinėms apkrovoms, pvz., ventiliatoriams ir siurbliams. Suporuoti su kintamo dažnio elektros varikliu, šiuolaikiniai keitikliai naudoja IGBT pagrįstą PWM technologiją, kad sukurtų beveik sinusoidines bangos formas, sumažintų harmoninius iškraipymus ir pagerintų sukimo momento tiesiškumą esant mažam greičiui.

Skirtingai nuo tradicinių indukcinių variklių, kurie veikia fiksuotu greičiu, artimu linijos dažniui (50/60 Hz), kintamo dažnio veikimas leidžia švelniai paleisti, sumažinant įsijungimo srovę iki 70 % ir pailginant mechaninį tarnavimo laiką. Pažangūs valdymo algoritmai – V/f, vektorinis valdymas arba tiesioginis sukimo momento valdymas – užtikrina, kad kintamo dažnio elektrinis variklis išlaikytų stabilų sukimo momentą net esant staigiems apkrovos pokyčiams. Tai ypač svarbu kėlimo įrangai ir valcavimo staklėms, kur dažnai atsiranda smūginės apkrovos.

---

2. 5 pagrindiniai pranašumai, kurie sumažina veiklos sąnaudas

Kintamo dažnio elektrinio variklio įdiegimas savo gamybos linijoje suteikia išmatuojamą finansinę ir veiklos naudą. Žemiau pateikiami penki pagrindiniai pranašumai, patvirtinti realiais pramoniniais diegimais.

• Energijos sutaupymas 20–60 proc.— Kintamo sukimo momento apkrovoms (siurbliai, ventiliatoriai) giminingumo dėsnis rodo, kad galia mažėja didėjant greičio kubui; 20 % sumažinus greitį sutaupoma beveik 50 % energijos.
• Tikslus proceso valdymas— Leidžia sklandžiai įsibėgėti/lėtėti, užkertant kelią mechaniniams smūgiams ir gerinant gaminio kokybę (ekstruderiai, maišytuvai).
• Sumažintas mechaninis įtempis— Minkštas paleidimas pašalina diržo slydimą, pavarų susidėvėjimą ir movos nuovargį, pailgindamas komponentų tarnavimo laiką 30%.
• Galios koeficiento pagerinimas— Veikia beveik vienodo galios koeficiento, išvengiant baudų už komunalines paslaugas ir sumažinant kabelių nuostolius.
• Mažesnės priežiūros išlaidos— Nereikia hidraulinių kintamo greičio įtaisų ar mechaninių 调速; paprastesni tepimo grafikai ir mažiau prastovų.

Yinchigamina aukštos kokybės sukimo momento ir trifazius kintamo dažnio indukcinius variklius, specialiai suprojektuotus didelėms apkrovoms. Jų pritaikytos valdymo spintos leidžia nuotoliniu būdu reguliuoti greitį, sklandžiai integruojantis su SCADA sistemomis, kad būtų galima parengti pramonę 4.0.

---

3. Pagrindiniai pramoniniai pritaikymai: nuo plieno gamyklų iki ŠVOK

Kintamo dažnio elektros variklio universalumas apima daugybę sektorių. Toliau pateiktoje lentelėje apibendrinami tipiniai naudojimo scenarijai, variklių tipai ir apčiuopiami rezultatai.

Pramonė / Taikymas	Pageidautinas variklio tipas	Realizuota pagrindinė nauda
Plieniniai valcavimo staklynai ir ritininiai stalai	Kintamo sukimo momento dažnio variklis	Didelė perkrovos galia (200 % sukimo momentas stovint)
Cemento gamyklos (smulkintuvai, konvejeriai)	Kintamo dažnio asinchroninis variklis	Dulkėms atsparus korpusas, pastovus sukimo momentas esant mažam greičiui
Elektrinės ID/FD ventiliatoriai ir siurbliai	Elektrinės VF asinchroninis variklis	Energijos sumažinimas iki 35 %, veikimas palankus tinklui
Šaknų pūstuvai / kompresoriai	Kintamo dažnio variklis šaknų pūstuvui	Slėgio stabilumas, mažesnis triukšmas, mažesnė priežiūra
Geležinkelio trauka ir liftai	Didelio paleidimo sukimo momento VF variklis	Regeneracinio stabdymo galimybė, sklandus važiavimo komfortas

Kiekvienam iš šių scenarijų Yinchi siūlo pritaikytus sprendimus su CE/ISO sertifikatais, užtikrinančiais patikimą veikimą net esant ekstremalioms aplinkos temperatūroms ar esant didelei drėgmei. Jų techninė komanda kuria valdymo spinteles, pritaikytas jūsų procesui – nuo ​​paprasto valdymo klaviatūra iki Profibus/Modbus integracijos.

---

4. Atrankos kriterijų ir techninių parametrų lentelė

Norint pasirinkti tinkamą kintamo dažnio elektros variklį, reikia įvertinti apkrovos tipą (pastovų sukimo momentą, kintamą sukimo momentą arba pastovią galią), greičio diapazoną, darbo ciklą ir aplinkos veiksnius. Žemiau pateikiami kritiniai parametrai, kuriuos reikia įvertinti:

• Galios įvertinimas— Nuo 0,75 kW iki 500+ kW (specialiems užsakymams Yinchi siūlo iki 800 kW).
• Greičio reguliavimo diapazonas— Įprastas 1:10 standartiniams varikliams, 1:100 kodavimo ir grįžtamojo ryšio uždarai kilpai.
• Korpuso apsauga— IP55 standartas, IP65 stiprioms dulkių/vandens srovėms.
• Aušinimo būdas— Priverstinė ventiliacija (IC416), skirta pastoviam sukimo momentui esant mažam greičiui.
• Montavimo išdėstymas— B3 kojelės, B5 flanšo arba B14 priekinio tvirtinimo.

Parametras	Standartinis diapazonas (Yinchi varikliai)	Rekomendacija
Įtampa / dažnis	380–690 V, 50/60 Hz ±10 %	Suderinti VFD įėjimo įtampą; venkite ilgo variklio laido >100m be filtro.
Izoliacijos klasė	F (155°C) standartas, H pagal pageidavimą	F klasė su temperatūros pakilimu B, kad būtų ilgesnis tarnavimo laikas.
Efektyvumo klasė	IE3 / IE4 paruoštas	IE4 sumažina nuostolius dar 15%, palyginti su IE2.
Guolių tipas	Izoliuotas guolis (NDE), skirtas naudoti VFD	Apsaugo nuo veleno srovių ir priešlaikinio guolių gedimo.

Visada pasitarkite su gamintoju, pvz., „Yinchi“, kad imituotumėte harmoningą šildymą ir užtikrintumėte tinkamą šiluminę atsargą. Jie taip pat teikia harmoninius filtrus ir dv/dt reaktorius jautrioms reikmėms.

---

5. Įdiegimo, saugos ir priežiūros geriausia praktika

Norėdami maksimaliai pailginti bet kurio kintamo dažnio elektros variklio tarnavimo laiką, laikykitės šių patikrintų nurodymų:

• Kabelio pasirinkimas— Naudokite ekranuotus VFD laidus, atskirai nuo maitinimo kabelių, kad išvengtumėte EMI.
• Įžeminimas— Užtikrinkite mažos varžos įžeminimą, žvaigždės taško įžeminimą, kad sumažintumėte bendrojo režimo triukšmą.
• Šiluminė apsauga— Įdėkite PTC termistorius arba KTY84 jutiklius apvijų viduje, kad galėtumėte tiesiogiai stebėti.
• Periodinis patikrinimas— Patikrinkite guolių tepimą kas 4000 val.; kasmet išmatuoti izoliacijos varžą.
• Parametrų atsarginė kopija— Išsaugokite pavaros parametrus prieš bet kokius priežiūros veiksmus.

---

6. Dažnai užduodami klausimai (DUK)

⚙️ Reikia pritaikymoKintamo dažnio elektros variklisjūsų plieno gamyklai, cemento gamyklai ar orapūtės sistemai?

Yinchi– pirmaujantis Kinijos gamintojas – teikia tiesiogines gamyklos kainas, ekspertų inžinerinę pagalbą ir greitą pristatymą visame pasaulyje.Susisiekite su mumisšiandien, kad gautumėte pritaikytą pasiūlymą ir nemokamą techninę konsultaciją.

📞 Prašyti kainos pasiūlymo →
