Galutinis inžinerinis vadovas, skirtas tiesiogiai prijungti pūstuvus

1. Tiesioginio prijungimo šaknų pūstuvai: pagrindinė koncepcija

2. Tiesiogiai sujungto sukamojo teigiamo poslinkio mechanika

3. Našumo pranašumai, palyginti su diržu varomomis sistemomis

4. Montavimas ir išlyginimas: tikslumas ilgaamžiškumui

5. Tiesioginės pavaros įrenginių priežiūros protokolai

6. Kritiniai pramoniniai pritaikymai

7. Pagrindinės techninės specifikacijos ir pasirinkimo vadovas

8. Dažnai užduodami klausimai (DUK)

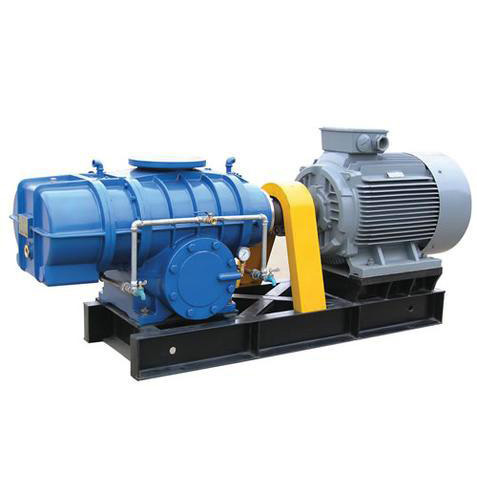

1. Tiesiogiai sujungiami pūstuvai: pagrindinė koncepcija

Daugybės pramoninių procesų, nuo nuotekų valymo iki pneumatinio transportavimo, pagrindas yra tvirtaTiesioginio sujungimo šaknų pūstuvai. Skirtingai nuo diržo varomų alternatyvų, šie įrenginiai turi tiesioginį mechaninį ryšį tarp variklio ir pūstuvo veleno per movą. Šis iš pažiūros paprastas skirtumas suteikia didelę naudą efektyvumo, ilgaamžiškumo ir veikimo stabilumo srityse. Pašalinus diržą, sistema pašalina bendrą nusidėvėjimo ir energijos praradimo vietą, todėl tiesioginio sujungimo šaknų pūstuvai yra tinkamiausias pasirinkimas nuolatiniam darbui, kai patikimumas yra svarbiausias.

Ši tiesioginė konfigūracija užtikrina, kad variklio sukimosi greitis būtų tiksliai perduodamas sparnuotėms, užtikrinant stabilų, be pulsavimo oro srautą, kuris yra labai svarbus procesams, tokiems kaip aeracija biologinio apdorojimo metu arba medžiagų transportavimas cemento gamyklose. Projektavimo filosofija orientuota į minimalius mechaninius nuostolius ir maksimalų veikimo laiką, todėl pramonės šakos, turinčios reiklų veikimo profilį, vis dažniau taiko šį pavaros metodą, o ne tradicines diržų sistemas.

2. Tiesiogiai sujungto sukamojo teigiamo poslinkio mechanika

Tiesioginio sujungimo šaknų pūstuvaiveikia teigiamo poslinkio principu, naudojant dviejų arba trijų skilčių rotorius, kurie tiksliai apdirbtame korpuse sukasi priešingomis kryptimis. Tiesioginė jungtis užtikrina, kad šie rotoriai išlaiko tikslų sinchronizavimą, varomą paskirstymo krumpliaračių, neleidžiančių metalo ir metalo kontaktui. Kai skiltys sukasi, jos sulaiko fiksuotą oro kiekį prie įsiurbimo angos ir nuneša jį į išleidimo pusę, kur jis išstumiamas prieš sistemos slėgį.

Pagrindinis mechaninis pranašumas slypi pačioje movoje. Lanksti mova, dažnai kūginio užrakto tipo, sujungia variklio veleną su pūstuvo velenu, kad būtų išvengta nedidelių nesutapimų ir efektyviai perduodamas sukimo momentas. Ši tiesioginė pavara pašalina diržų sistemoms būdingą slydimą, užtikrindama, kad orapūtė veiktų tiksliai numatytu greičiu, kuris tiesiogiai koreliuoja su garantuotu tūriniu srautu. Ši charakteristika yra labai svarbi procesams, kuriems reikalingas pastovus matuojamo oro tiekimas, pvz., cheminių medžiagų dozavimo ar verdančio sluoksnio reaktoriuose.

3. Veikimo pranašumai, palyginti su diržu varomomis sistemomis

Vertinant tiesioginio sujungimo šaknų pūstuvus palyginti su diržu varomomis kolegomis, išryškėja keli veikimo skirtumai. Pirma, tiesioginis sujungimas pašalina diržo įtempimą ir susidėvėjimą, o tai ne tik sumažina techninės priežiūros dažnumą, bet ir apsaugo nuo laipsniško efektyvumo praradimo, nes laikui bėgant diržai išsitempia. Antra, nesant diržo ir skriemulio, sumažėja bendras įrenginio plotas ir svoris, todėl supaprastėja montavimas ir integravimas į kompaktiškus įrenginių išdėstymus.

Be to, tiesioginės pavaros sistemos pasižymi žemesniu vibracijos lygiu ir veikia tyliau, o tai prisideda prie saugesnės ir patogesnės darbo aplinkos. Sumažėjęs mechaninis sudėtingumas reiškia, kad sugenda mažiau komponentų, o tai padidina bendrą sistemos patikimumą. Tais atvejais, kai erdvė yra ribota arba kai reikalingas nuolatinis, didelės apkrovos veikimas, tiesioginis sujungimas suteikia lemiamą pranašumą tiek veikimo stabilumo, tiek gyvavimo ciklo sąnaudų požiūriu.

4. Montavimas ir išlygiavimas: tikslumas ilgaamžiškumui

Sėkmingas diegimasTiesioginio sujungimo šaknų pūstuvaivyriai priklauso nuo kruopštaus montavimo, ypač veleno išlyginimo. Net nedidelis nesutapimas gali sukelti pernelyg didelę vibraciją, priešlaikinį guolių susidėvėjimą ir movos nuovargį. Geriausios pramonės praktikos reikalauja, kad movos pusės turi būti sumontuotos taip, kad jos būtų sujungtos, dažnai reikalaujant kontroliuojamo šildymo, kad būtų užtikrintas saugus sujungimas su velenais.

Tinkamas išlyginimas apima ir poslinkio, ir kampinių nuokrypių patikrinimą. Kad tarnavimo laikas būtų optimalus, bendras indikatoriaus rodmuo (TIR) ​​ant movos stebulių neturėtų viršyti 0,005 colio (0,13 mm), o lygiagretus movos paviršių nuokrypis turi būti 0,001 colio (0,03 mm). Be to, labai svarbu nustatyti teisingą ašinį tarpą tarp movos pusių, kad būtų galima prisitaikyti prie velenų šiluminio plėtimosi veikimo metu, kad būtų išvengta traukos apkrovos, galinčios pažeisti orapūtės vidinius komponentus. Norint užtikrinti teigiamą sukimo momento perdavimą ir palengvinti nuėmimą, rekomenduojama naudoti kūginio užrakto tipo movą.

5. Tiesioginės pavaros įrenginių priežiūros protokolai

Nors tiesioginio sujungimo šaknų pūstuvai reikia rečiau įsikišti nei su diržu varomiems įrenginiams, būtinas struktūrinis priežiūros grafikas. Pagrindinės sritys apima pavarų dėžės ir guolių tepimą, movos patikrinimą ir išlygiavimo patikrinimą. Reguliarus alyvos keitimas naudojant gamintojo rekomenduojamą tepalą apsaugo nuo pavaros susidėvėjimo ir užtikrina sklandų veikimą.

Periodiškai atliekant sukabinimo patikras turėtų būti vizualiai patikrinta, ar nėra nusidėvėjimo ar įtrūkimų, ir iš naujo priveržti tvirtinimo detales iki nurodytų verčių. Vibracijos stebėjimas gali būti naudojamas kaip nuspėjamas priežiūros įrankis, aptinkantis ankstyvus disbalanso ar nesutapimo požymius. Be to, užtikrinus, kad įsiurbiamo oro filtras būtų švarus ir neužsikimšęs, rotoriai bus apsaugoti nuo kietųjų dalelių pažeidimo ir išliks švarus, be alyvos oro srautas, kuris yra būdingas šių orapūtių požymis.

• Kasdien:Patikrinkite alyvos lygį, įsiklausykite į neįprastą triukšmą, stebėkite išleidimo slėgį ir temperatūrą.
• Kas mėnesį:Patikrinkite, ar mova nesusidėvėjusi, patikrinkite išlygiavimą, išvalykite oro filtrą.
• Kas ketvirtį:Pakeiskite pavarų dėžės alyvą, patikrinkite guolius, patikrinkite visų tvirtinimo detalių sukimo momentą.
• Kasmet:Išsamus kapitalinis remontas, įskaitant rotoriaus tarpo matavimą ir sandariklio keitimą.

6. Kritinės pramonės šakos

Tvirtas dizainas ir patikimas tiesioginio susijungimo šaknų pūstuvų veikimas daro juos nepakeičiamais įvairiuose sektoriuose. Valant nuotekas, jos užtikrina būtiną aeraciją aerobiniam virškinimui, užtikrinančios biologinį organinių medžiagų skaidymą. Akvakultūros pramonėje jie palaiko kritinį ištirpusio deguonies lygį tvenkiniuose ir rezervuaruose, o tai tiesiogiai veikia gyvūnų sveikatą ir derlių.

Birioms medžiagoms krauti šie pūstuvai naudojami pneumatinėse transportavimo sistemose cementui, grūdams, plastikui ir kitiems milteliams transportuoti vamzdynais. Stabilus, aukšto slėgio oro srautas užtikrina nuoseklų ir efektyvų medžiagų perdavimą dideliais atstumais. Kitos pagrindinės programos yra degimo oro tiekimas krosnyse, dujų tiekimas naftos chemijos gamyklose ir vakuuminės pakavimo operacijos, parodančios šios technologijos universalumą pramoniniame spektre.

Pagrindiniai taikymo sektoriai:Nuotekų aeracija · Akvakultūra · Pneumatinis transportavimas · Cemento pramonė · Elektrinės · Cheminis apdorojimas · Biodujų tvarkymas

7. Pagrindinės techninės specifikacijos ir pasirinkimo vadovas

Pasirinkus dešinęTiesioginio sujungimo šaknų pūstuvaitaikymui reikia atidžiai išanalizuoti srauto greitį, slėgį ir galios reikalavimus. Įprastų įrenginių srautas svyruoja nuo 0,6 m³/min iki daugiau nei 120 m³/min, o išleidimo slėgis siekia iki 98 kPa. Variklio galia gali siekti nuo 1,1 kW mažesniems įrenginiams iki daugiau nei 185 kW didelio masto pramoniniams modeliams.

Nurodydami orapūtę, atsižvelkite į reikiamą diferencinį slėgį, norimą srautą esant tokiam slėgiui ir aplinkos veikimo sąlygas. Trijų skilčių rotoriaus konstrukcija tapo pramonės standartu dėl patobulintų pulsavimo charakteristikų ir efektyvumo, palyginti su senesniais dviejų skilčių modeliais. Norint užtikrinti, kad pasirinkta orapūtė veiktų optimaliu efektyvumo tašku ir teiktų patikimą aptarnavimą pagal numatytą paskirtį, labai svarbu atsižvelgti į veikimo kreives ir techninius duomenų lapus.
